Коаксіальный кабель призначений для з'єднання складових компонентів радіо-частотных систем. Коаксіальный кабель зкладається із центральної жили та зовнішнього екрану, між якими знаходиться ізолятор.

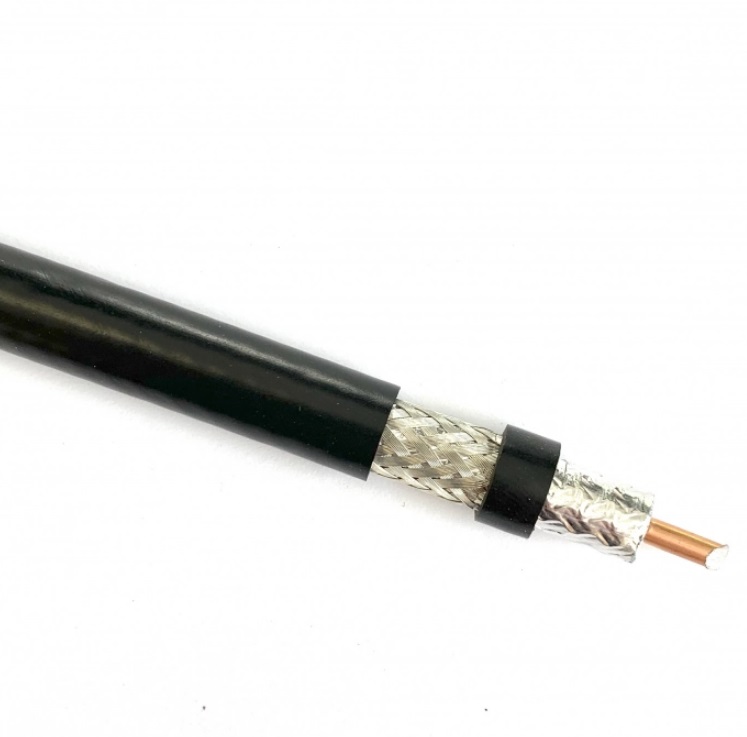

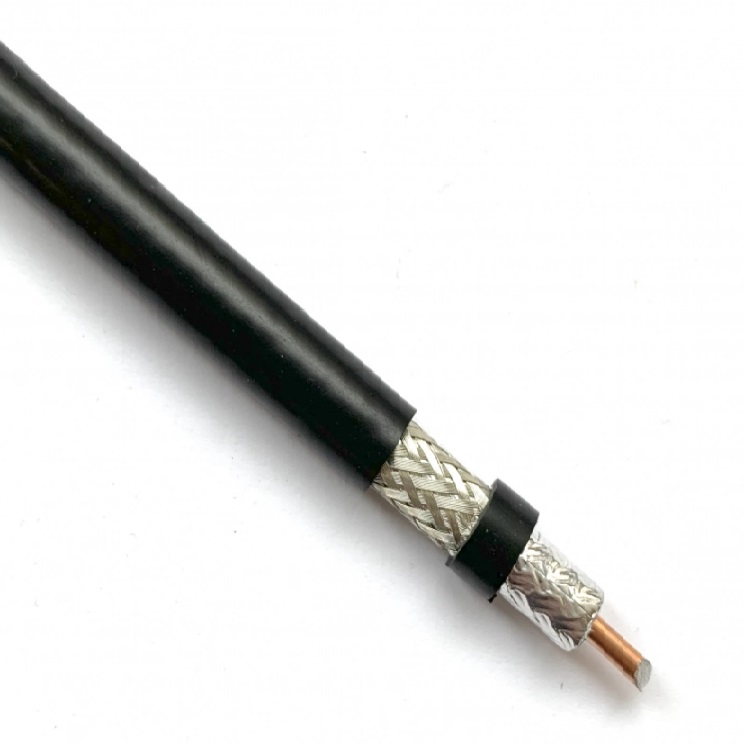

Кабель RG8 має конструкцію:

Центральний провідник - алюміній покритий міддю (CCA)

Діелектрик - вспінений поліетилен

Зовнішній провідник - композитна фольга(AL/PET/AL) + обплетення із мідних лужених провідників (TC)

Оболочка - поліетилен (PE) чорного кольору, стійкий до ультрафіолету та температур зовнішнього оточення.

Stuff

Зображення

Техничні характеристики

Механічні характеристики:

Центральний провідник - діаметр 2.74±0.05 мм

Діелектрик - діаметр 7.24 ± 0.20 мм

Зовнішній провідник - діаметр 8.13 мм (щільність обплетення >80%)

Оболонка - зовнішній діаметр 10.10 ± 0.3 мм

Вага - 0.081 кг/м

Допустимый радіус одиночного витка - 100 мм

Допустимый радіус серії повторяемых витків - 150 мм

Опір розтягненню - 400 Н

Температура монтажу от -20℃

Температура експлуатації -40℃ +85℃

Електричні характеристики:

Хвильовий опір 50±2Ω Ом

Погонна ємність 77.0（пФ/м pF/m）

Velocity 85%

DC Voltage 2000 В

Insulation Resistance 5000MΩ•km

Peak Power Rating 16 кВт

КСВ (VSWR)

DC ~2200 МГц <1,15

2200 МГц~2700 МГц <1,25

3200 МГц~3900 МГц <1,5

4100 МГц~5800 МГц <1,5

Таблиця згасання сигналу в кабелі RG-8 в залежності від частоти:

Частота Згасання (Attenuation)

МГц дБ/100м дБ/100ft

140 6,00 1,82

450 10,27 3,11

900 14,78 4,48

1500 19,40 5,88

1800 21,48 6,51

2000 22,64 6,86

2400 25,92 7,85

2500 26,80 8,12

3000 28,64 8,68

5800 41,80 12,60

Кабель намотаний на барабан довжиною 500м. Матеріал барабану - фанера. Розміри кабельного барабану: діаметр 55см, висота 42см. Вага барабана с кабелем ~50кг.

Маркування нанесене на кабель KSR400 (RG8) виконане з кроком 1м. Маркування кабелю: KINGSIGNAL KSR400 RG8 50 OHM COAXIAL CABLE MMDDYY TTTT N *****M.

По типорозміру кабель аналогічний LMR400, MRC400, SLL-400, WL400, RG8/U, TZC 500 32. Це дозволяє використовувати одні і тіж конектори на кабелі одного типорозміру.
