Коаксіальный кабель призначений для з'єднання складових компонентів радіо-частотных систем. Коаксіальный кабель зкладається із центральної жили та зовнішнього екрану, між якими знаходиться ізолятор.
Кабель по геометричним розмірам аналогічний до RG58 A/U. Основною відмінностю є використання піно діелектрика. Ця особливість забезпечує знижений рівень погонних втрат потужності в середині кабелю. Конектори для RG58 A/U кабелю повністтю сумісні з кабелем KSR195. Високий рівень екранування дозволяє використовувати кабель KSR-195 на частотах до 5.8 ГГц.

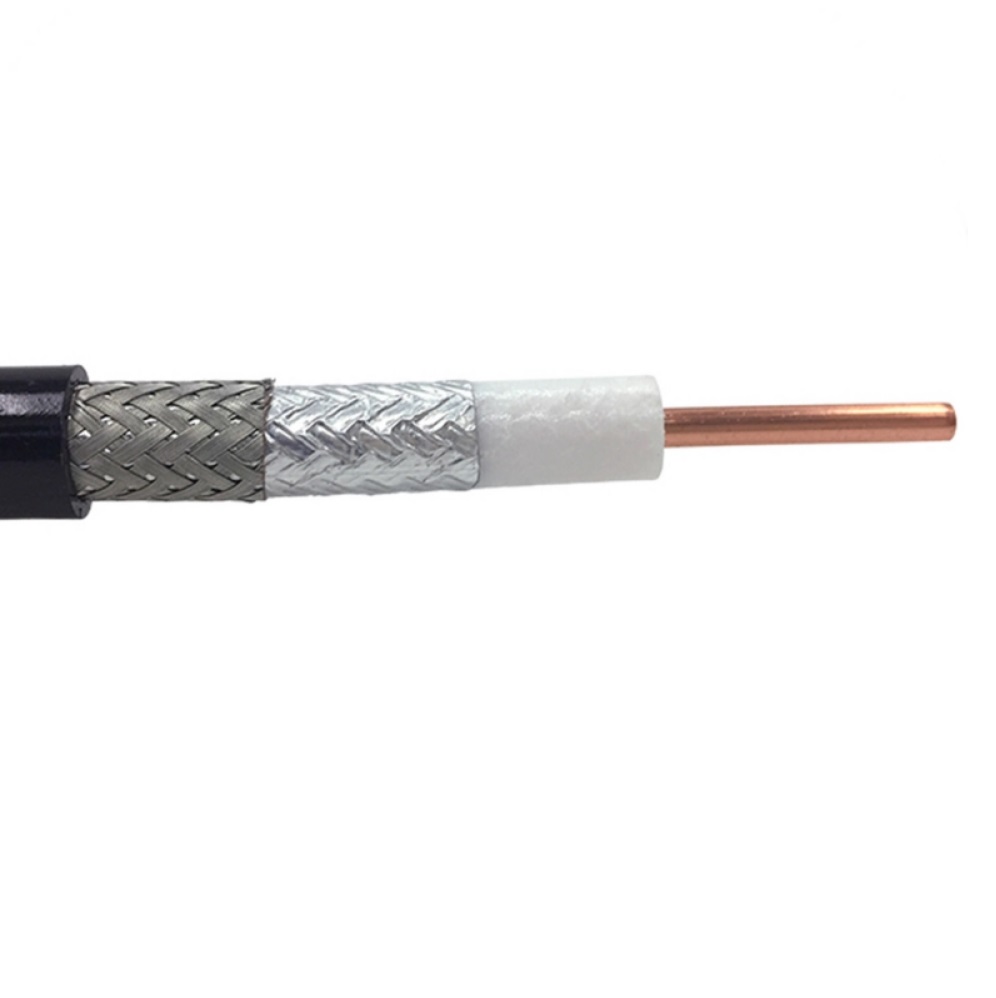

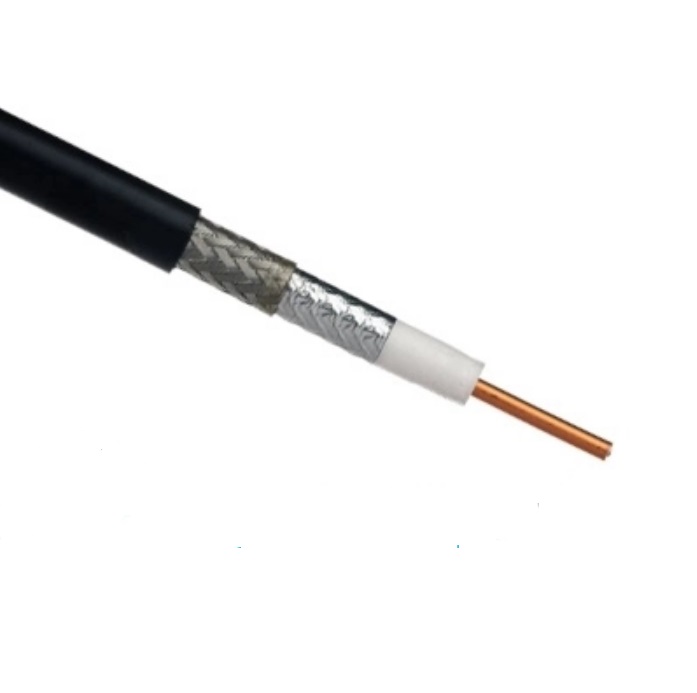

Кабель KSR-195 має конструкцію:
Центральний провідник - цільно мідний
Діелектрик - фізично вспінений поліетилен
Зовнішній провідник - композитна фольга(AL/PET/AL) + обплетення із мідних лужених провідників
Оболочка - поліетилен (PE) чорного кольору, стійкий до ультрафіолету та температур зовнішнього оточення.
Механічні характеристики:
Центральний провідник - діаметр 0.94±0.02 мм
Діелектрик - діаметр 2.79 ± 0.15 мм
Зовнішній провідник - діаметр 3.43 мм (щільність обплетення >87%)
Оболонка - зовнішній діаметр 4.95 ± 0.2 мм
Вага - 0.037 кг/м
Допустимый радіус одиночного витка - 123,75 мм
Температура експлуатації -40℃ +80℃
Температура зберігання -10℃ +50℃
Електричні характеристики:
|
Хвильовий опір
|
|
50±2Ω Ом
|
|
Погонна ємність
|
|
79.7（пФ/м pF/m）
|
|
Velocity
|
|
80%
|
|
Екранування
|
|
≥70 дБ 5МГц - 2500МГц
|
|
Peak Power Rating
|
2.5 кВт
|
|
|
|
|
Таблиця згасання сигналу в кабелі KSR-195 в залежності від частоти:
|
Частота
|
Згасання (Attenuation)
|
|
МГц
|
дБ/100м
|
|
150
|
14,40
|
|
450
|
25,60
|
|
900
|
36,40
|
|
1500
|
47,60
|
|
1800
|
52,50
|
|
2000
|
55,40
|
|
2100
|
57,20
|
|
2500
|
62,30
|
|
3500
|
76,30
|
|
5800
|
98,10
|
Значення згасання наведені для температури 20° С. Можливі відхилення до 15%. Із збільшенням температури властивості діелектрика змінюються, що впливає на значення згасання.
Маркування нанесене на кабель KSR195 із кроком 1м.
По типорозміру кабель аналогічний LMR195, LL-195, Hengxin Technology HF-195, BELDEN 7806A, CNT-195, HPF 195, WCX195. Це дозволяє використовувати одні і тіж конектори на кабелі одного типорозміру.
Кабель KSR-195 завод відправляє на барабанах в довжинах 500м. Клієнтські замовлення можливі в бухтах довжинами до 500м. Для відправки бухти упаковуються в картон та стретч плівку.
Характеристики
|
Виробник |
Kingsignal |
|
Країна виробник |
Китай |
|
Призначення |
Для систем зв'язку |
|
Тип кабеля |
Коаксіальний |
