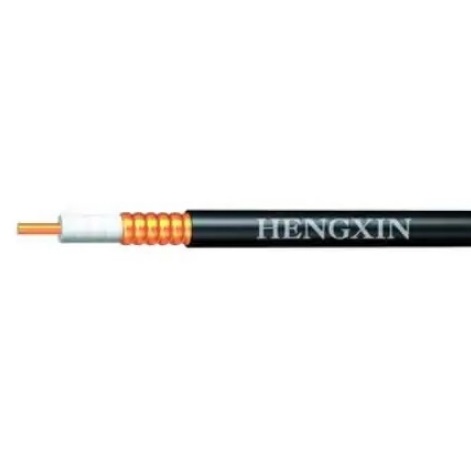

Високоякісний коаксіальний кабель Фидер 1/2" з хвильовим опором 50 Ом призначений для використання в антено-фідерних трактах пристроїв радіозв’язку, в системах передачі даних, для підключення базових станцій мобільного зв’язку GSM, LTE, міжблочних з’єднань різної радіоапаратури в діапазоні частот до 2600 МГц. Легкий економічний кабель з малим загасанням (до 7 дБ на 900 МГц, до 10 дБ на 1800 МГц) та відмінним коефіцієнтом екранування, стабільним КСХ у широкому діапазоні частот, придатний для передачі сигналів великої потужності (до 40 кВт у піку), зручний при монтажі та надійний в експлуатації.

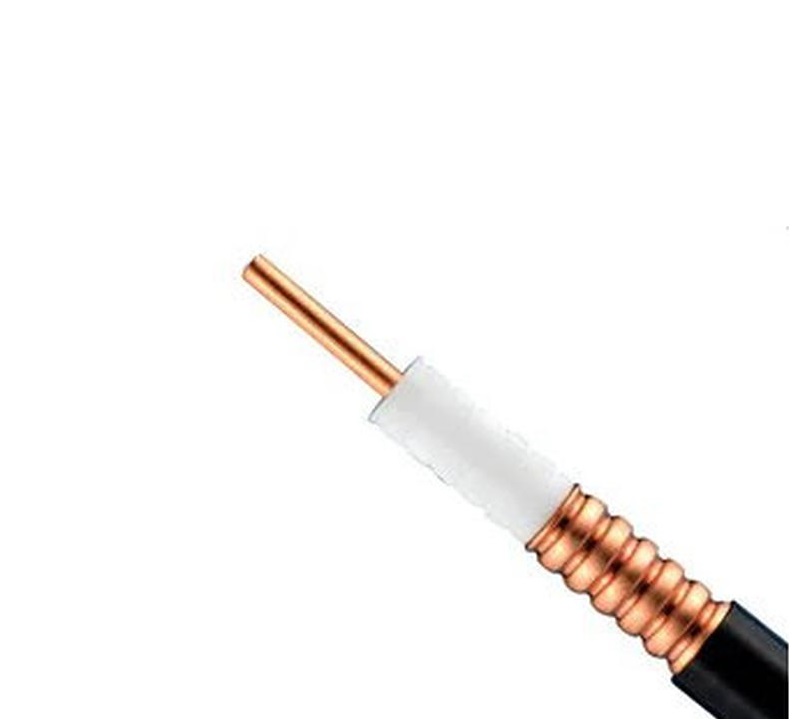

Центральний провідник ССА діаметром 4,8 мм забезпечує стабільно низькі втрати.

Якісний діелектрик з фізично спіненого поліетилену забезпечує хороші передавальні параметри на високих частотах. Зовнішній провідник у вигляді гофрованої мідної трубки забезпечує хороші електричні параметри, відмінний захист від зовнішніх електромагнітних завад при механічній міцності та гнучкості. Зовнішня оболонка з негорючого малодимного безгалогенного пластику дозволяє використовувати кабель не тільки на щоглах, а також всередині базових станцій, технічних приміщень.

Кабель легко окінцьовується стандартними роз’ємами 1/2".

Stuff

Зображення

Техничні характеристики

Конструктивні характеристики
Центральний провідник	Матеріал		Цілісний алюмінієвий, плакований міддю
Центральний провідник	Ø	мм	4,80
Діелектрик	Матеріал		Фізично спінений поліетилен
Діелектрик	Ø	мм	12,30
Зовнішній провідник	Матеріал		Гофрована мідна трубка
Зовнішній провідник	Ø		13,80
Оболонка	Матеріал		Негорючий пластикат, малодимний, безгалогенний
	Ø	мм	15,70
	Колір		Чорний (B)
Електричні характеристики
Максимальне загасання (при 20°C)	450 МГц	дБ/100м	4,74
	700 МГц	дБ/100м	5,92
	800 МГц	дБ/100м	6,45
	900 МГц	дБ/100м	6,87
	1800 МГц	дБ/100м	10,00
	2100 МГц	дБ/100м	11,00
	2600 МГц	дБ/100м	12,62
Номінальний хвильовий опір		Ом	50±2
Погонна ємність		пФ/м	76
Номінальна швидкість поширення сигналу		%	86
Пікова напруга ВЧ-сигналу		В	1600
Пікова потужність		кВт	40
Частота відсічення		ГГц	8,8
Ефективність екранування (на частотах >10МГц)		дБ	>120
Опір ізоляції		МОм•км	³5000
КСХ	791-1000 МГц		£ 1,10
	1000-2200 МГц		£ 1,10
	2200-2700 МГц		£ 1,10
Механічні характеристики
Мінімальний радіус вигину	Одиночний	мм	50
Мінімальний радіус вигину	Повторюваний	мм	125 (до 15 вигинів)
Допустиме розтягуюче зусилля		Н	1100
Кліматичні характеристики
Діапазон допустимих температур	Зберігання	°C	-55…+70
	Інсталяції	°C	-25…+55
	Експлуатації	°C	-55…+70
